Introduction
Les tuyaux en polypropylène aléatoire copolymère (PPR) sont devenus une référence dans les systèmes modernes de plomberie et de distribution de fluides. Leur capacité à gérer l’eau chaude et froide, combinée à une excellente durabilité et sécurité, les a rendus essentiels dans les applications résidentielles, commerciales et industrielles. Cependant, la fiabilité et les performances des tuyaux PPR dépendent fortement du strict respect des normes de fabrication internationales. Ces normes définissent les exigences techniques qui garantissent que chaque tuyau conserve une qualité constante, une résistance mécanique et une longue durée de vie. Comprendre ces normes de fabrication fournit des informations précieuses sur les principes d'ingénierie qui sous-tendent la production de tubes PPR.IFANusine 30+ ans d'expérience dans la fabrication, prise en charge de la personnalisation de la couleur/taille, prise en charge d'un échantillon gratuit. Bienvenue pour consulter le catalogue et les échantillons gratuits. Voici notre site Web Facebook :www.facebook.com.
Composition et classification des matériaux
La base de chaque tuyau PPR réside dans son matériau de base. Le PPR est un type de thermoplastique en polypropylène spécifiquement modifié par l'ajout de molécules d'éthylène aléatoires pour améliorer la flexibilité et la résistance à la chaleur. Selon les normes ISO 15874 et DIN 8077/8078, seule la résine vierge PPR Type 3 est approuvée pour la fabrication de systèmes de tuyauterie sous pression. Cette classification garantit un équilibre optimal entre rigidité et ténacité, permettant aux tuyaux de bien fonctionner sous des températures et des charges de pression élevées et continues. Le polymère doit présenter une structure moléculaire uniforme, une cristallinité élevée et une résistance à la fissuration sous contrainte environnementale pour répondre à ces normes.
Normes de fabrication et directives internationales
La fabrication de tuyaux PPR suit plusieurs normes mondiales pour maintenir la cohérence entre les régions et les applications. Les directives les plus reconnues incluent ISO 15874 (international), DIN 8077/8078 (Allemagne) et ASTM F2389 (États-Unis). Ces normes définissent les dimensions, les pressions nominales, les qualités de matériaux et les procédures de test pour le contrôle qualité. Le respect de ces normes garantit l'interchangeabilité et la compatibilité entre les systèmes du monde entier. Par exemple, la norme ISO 15874 spécifie les classifications des séries de tuyaux (S2.5, S3.2, S4, etc.), qui correspondent à différents niveaux de pression et rapports d'épaisseur de paroi. Le respect de ces normes garantit l'uniformité de la production et des performances fiables dans les conditions de conception.

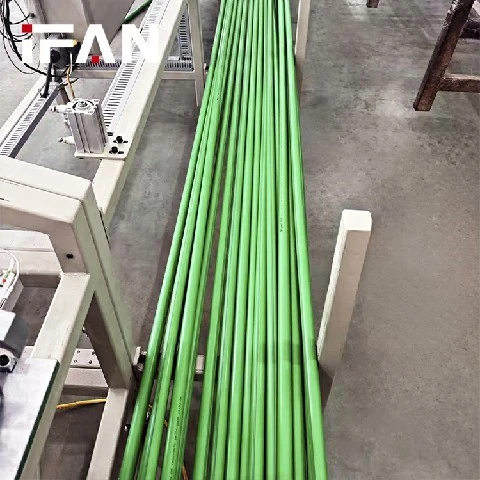

Processus d'extrusion et de formation de tuyaux
Le processus de fabrication des tuyaux PPR implique principalement l'extrusion, une méthode contrôlée qui façonne le polymère fondu en formes cylindriques précises. Le processus commence par l'introduction de-granulés de résine PPR pré-séchés dans une extrudeuse. À l'intérieur de l'extrudeuse, le matériau passe à travers des zones chauffées, atteignant des températures de fusion comprises entre 200 degrés et 250 degrés. Le polymère fondu est ensuite forcé à travers une filière circulaire pour former un tuyau continu. Le tuyau est immédiatement refroidi au bain-marie pour stabiliser ses dimensions et éviter toute déformation. Un contrôle précis de la température, de la pression et de la vitesse d'extrusion est essentiel pour obtenir une épaisseur de paroi constante, une finition de surface lisse et une intégrité structurelle, comme l'exigent les normes DIN et ISO.
Précision dimensionnelle et contrôle de l'épaisseur des parois
La stabilité dimensionnelle est l'un des aspects les plus importants couverts par les normes de fabrication PPR. Selon la norme DIN 8077, la tolérance sur le diamètre extérieur ne doit pas dépasser ±0,3 % de la taille nominale, tandis que la tolérance sur l'épaisseur de paroi doit rester inférieure à ±0,2 mm en fonction de la classe de tube. Le maintien de ces tolérances garantit un ajustement approprié pendant le soudage par fusion et une capacité de débit constante dans tout le système. Les fabricants utilisent des systèmes de mesure laser ou ultrasoniques pendant la production pour surveiller en permanence les dimensions. Cette précision est essentielle pour assurer la compatibilité entre les tuyaux et raccords issus de différents lots de production ou fournisseurs.
Pressions nominales et classification
Les tuyaux PPR sont classés en fonction de leur résistance à la pression, qui détermine leur adéquation à diverses applications. Des normes telles que la norme ISO 15874 classent les tuyaux en fonction de leurs pressions nominales (PN), généralement PN10, PN16, PN20 et PN25. Ces valeurs correspondent à la pression de service maximale que le tuyau peut supporter à 20 degrés pendant 50 ans. La résistance à la pression est influencée par l'épaisseur de la paroi du tuyau et la composition du matériau. Par exemple, les tuyaux PN20 sont couramment utilisés pour les systèmes d’eau chaude, tandis que les tuyaux PN16 conviennent à la distribution d’eau froide. Chaque classification est soumise à des tests rigoureux pour confirmer la conformité aux contraintes de conception et aux exigences de performance hydrostatique à long terme.
Tests de stabilité thermique et de performances
Pour garantir que les tuyaux PPR fonctionnent de manière constante sous des températures fluctuantes, les normes de fabrication exigent des tests approfondis de stabilité thermique. Les tuyaux doivent résister à un fonctionnement continu à 70 degrés et à une exposition à court terme jusqu'à 95 degrés sans déformation ni défaillance structurelle. L'essai de pression hydrostatique ISO 1167 est utilisé pour évaluer les performances en appliquant une pression interne à des températures élevées pendant des périodes prolongées. De plus, les tests de temps d'induction d'oxydation (OIT) mesurent la résistance du matériau à la dégradation thermique. Ces procédures vérifient que les tuyaux peuvent conserver résistance et flexibilité tout au long de leur durée de vie, même dans des conditions thermiques exigeantes.
Compatibilité de fusion et intégrité des articulations
L'un des avantages déterminants des systèmes PPR est la technique d'assemblage par fusion thermique, qui crée une connexion homogène entre les tuyaux et les raccords. Les normes de fabrication exigent que les caractéristiques de fusion du tuyau s'alignent précisément sur celles des raccords compatibles. Pendant la production, la compatibilité de la fusion est vérifiée par des tests de soudage thermique standardisés. Des valeurs appropriées d'indice de fusion (MFR), généralement comprises entre 0,2 et 0,5 g/10 min à 230 degrés, garantissent des performances de fusion uniformes. Lorsqu'ils sont correctement fabriqués et fusionnés, les joints PPR deviennent étanches-et atteignent la même résistance que le matériau de base, garantissant ainsi la fiabilité du système-à long terme.
Finition de surface et contrôle qualité visuel
Une surface intérieure et extérieure lisse est essentielle à la fois pour l’esthétique et l’efficacité hydraulique. Selon la norme DIN 8078, les tuyaux PPR doivent avoir une surface propre et sans défauts-sans bulles, fissures ou décoloration. La paroi intérieure doit être uniforme pour réduire la résistance à l'écoulement et empêcher l'accumulation de sédiments. Les fabricants effectuent une inspection visuelle continue pendant l’extrusion, complétée par des systèmes automatisés de numérisation des surfaces qui détectent les imperfections en temps réel. Une bonne qualité de surface contribue directement à réduire la perte de pression, à un débit d'eau efficace et à un fonctionnement durable du système-.
Tests mécaniques et vérification de la qualité
Pour se conformer aux normes internationales, les fabricants effectuent une série de tests mécaniques pour vérifier la résistance physique et l'élasticité des tuyaux en PPR. Ces tests comprennent la mesure de la résistance à la traction, la résistance aux chocs et l'évaluation de la rigidité annulaire. La méthode de test de pression à long terme ISO 9080-est couramment utilisée pour estimer les performances de durée de vie. Chaque lot doit passer ces contrôles de qualité avant d'être approuvé pour la distribution. L'échantillonnage aléatoire garantit la cohérence entre les cycles de production. De plus, des tests de résistance chimique confirment la stabilité du tuyau lorsqu'il est exposé à des détergents, au chlore et à divers acides ou alcalis que l'on trouve généralement dans les environnements de plomberie.
Exigences en matière de codage couleur et de marquage
Un code couleur et des marquages standardisés aident les utilisateurs à identifier le type et les performances des tuyaux PPR. La plupart des fabricants suivent les directives ISO et DIN en utilisant le vert, le blanc ou le gris comme couleurs de carrosserie standard. Les rayures bleues ou rouges indiquent souvent respectivement l'adéquation aux systèmes d'eau froide ou chaude. Les marquages obligatoires comprennent le nom du fabricant, le diamètre nominal, la pression nominale, le type de matériau (PPR Type 3), la référence standard et la date de production. Ces marquages sont imprimés ou embossés à intervalles réguliers tout au long de la canalisation, garantissant une traçabilité et une vérification de conformité tout au long de sa durée de vie.
Conformité environnementale et de sécurité
La production moderne de tubes PPR est conforme aux normes environnementales et de sécurité telles que les réglementations ISO 14001 et REACH. Ces cadres garantissent que les matériaux utilisés sont exempts d'additifs toxiques comme les métaux lourds ou les halogènes. Le PPR étant recyclable, les déchets issus de la production ou de l’installation peuvent être retraités avec un impact environnemental minimal. De plus, l'environnement de fabrication doit répondre aux normes de sécurité sur le lieu de travail, notamment le contrôle de la température, la surveillance des émissions et l'étalonnage des équipements. Les pratiques de production durables améliorent non seulement la sécurité, mais soutiennent également les initiatives mondiales en faveur de solutions de construction plus écologiques.
Standardisation dans les applications mondiales
L'harmonisation des normes de fabrication permet aux tuyaux PPR d'être utilisés en toute confiance dans des projets internationaux. Qu'il s'agisse de plomberie domestique en Europe, de systèmes de refroidissement industriels au Moyen-Orient ou d'infrastructures à grande échelle en Asie, le respect des spécifications ISO et DIN garantit une qualité constante. La standardisation simplifie l'installation, la maintenance et le remplacement, car les composants provenant de fournisseurs certifiés sont interchangeables. Cette cohérence globale a fait du PPR le matériau de choix pour les ingénieurs à la recherche de solutions de tuyauterie fiables et conformes.
Conclusion
La fiabilité technique des canalisations PPR découle du respect rigoureux des normes de fabrication internationalement reconnues. Chaque aspect-de la sélection des matières premières à l'inspection finale-est défini par des directives d'ingénierie précises pour garantir la qualité, la sécurité et les performances. Des normes telles que ISO 15874 et DIN 8077/8078 établissent les références que les fabricants doivent respecter pour produire des tuyaux capables d'un service à long terme-dans des conditions exigeantes. Ces réglementations protègent non seulement les-utilisateurs finaux, mais favorisent également l'uniformité et la confiance mondiales dans les systèmes de tuyauterie PPR. À mesure que les exigences en matière d'infrastructure évoluent et que l'efficacité devient de plus en plus importante, le respect de ces normes restera essentiel pour maintenir la durabilité et la fonctionnalité des réseaux de plomberie modernes.
